技术参数 |
SPECIFICATIONS |
UNIT |

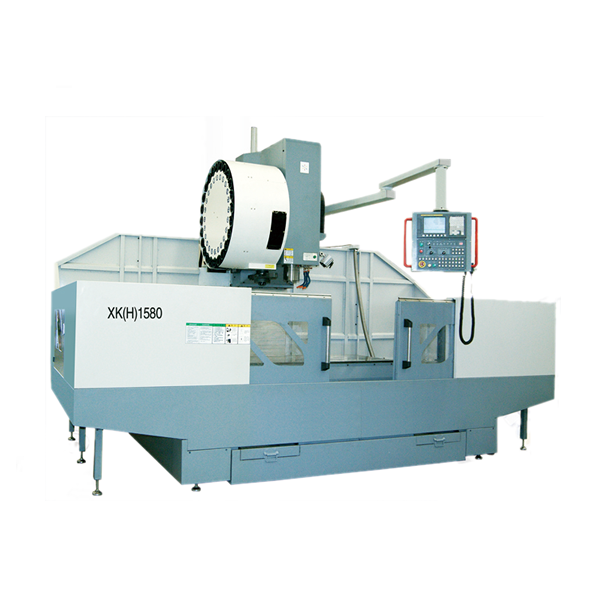

VMC1580 |
|---|---|---|---|
|
工作台尺寸 |
Table size |
mm |
1600×800 |
|
T型槽 |
T-slot (No.×width×pitch) |
mm |
5-18×120 |
|
工作台承重 |
Max. table loading |
mm |
1400 |
|
X/Y/Z导轨形式 |
X/Y/Z Guide way |
|
X/Y/Z Box way / Linear way |
|
X/Y/Z行程 |
X/Y/Z Travel |
mm |
1500/800/700 |
|
主轴鼻端到工作台距离 |
Distance from spindle to worktable |
mm |
220-920 |
|
主轴中心到立柱距离 |
Distance from spindle to column |
mm |
860 |
|
主轴锥度 |
Spindle taper |
|
BT40 / BT50 |
|
主电机功率 |
Main motor |
kw |
15/18.5 |
|
主轴转速 |
Max speed of spindle |
rpm |
8000 / 6000 |
|
主轴传动形式 |
Spindle drive |
|
Belt drive |
|
切削速度 |
Cutting feed speed |
m/min |
0-10 |
|
快移速度 |
Rapid feeding |
m/min |
32×32×32 |
|
刀库容量 |
Magazine capacity |
|
16T Armless type / 24T Arm type |
|
刀具直径 |
Max. diameter of tool |
mm |
100 |
|
刀具长度 |
Max. length of tool |
mm |
300 |
|
刀具重量 |
Max. weight of tool |
kg |
8 |
|
定位精度 |
Positioning accuracy |
mm |
±0.005/300 |
|
重复定位精度 |
Repositioning accuracy |
mm |
±0.003/300 |
|
机床尺寸 |
Machine size |
mm |
3900×3200×3680 |
|
机床重量 |
Weight |
t |
13.5 |
